Comment protéger un coffret électrique contre l’incendie ?

Un coffret électrique concentre souvent dans un faible volume des connexions, protections, alimentations, relais, contacteurs ou électroniques de puissance. Lorsqu’un défaut apparaît, le feu peut donc se développer à l’intérieur d’une enveloppe fermée, parfois hors de vue et sans présence humaine immédiate.

La bonne stratégie consiste à agir à plusieurs niveaux : prévenir l’échauffement, surveiller les zones sensibles, détecter le départ de feu et prévoir une action d’extinction adaptée au volume. C’est cette combinaison qui permet de protéger réellement un coffret électrique, plutôt que de compter uniquement sur un extincteur situé à proximité.

Pour comprendre d’abord les causes possibles, consultez notre article consacré à l’incendie de coffret électrique : causes, risques et prévention. Pour une vue plus générale des solutions disponibles, notre guide sur la protection incendie d’un coffret électrique complète cette méthode pratique.

Pourquoi protéger le coffret lui-même plutôt que seulement le local ?

Lorsqu’un feu démarre dans un coffret, les premières secondes se déroulent généralement à l’intérieur de l’enveloppe. Tant que le feu reste localisé, le volume à traiter est faible. Une fois la porte, le plastron, un presse-étoupe ou une gaine de câbles franchis, le problème change d’échelle.

La protection locale cherche donc à intervenir avant cette propagation. Cela permet de limiter l’exposition des équipements voisins, de réduire les dommages et d’éviter qu’un départ de feu électrique devienne un incendie du local entier.

1. Commencer par réduire les causes de départ de feu

Une extinction automatique ne remplace jamais une installation électrique correctement conçue et entretenue. La première protection du coffret reste donc la maîtrise des causes d’échauffement et d’arc.

2. Contrôler les échauffements anormaux

Un coffret peut fonctionner normalement pendant des mois puis développer un point chaud à la suite d’un desserrage, d’un vieillissement de contact ou d’une augmentation de charge. C’est pourquoi la surveillance thermique fait partie d’une démarche de prévention cohérente.

Selon le niveau de criticité, cette surveillance peut passer par un contrôle périodique, une thermographie ou des capteurs intégrés. L’objectif reste le même : identifier une dérive avant qu’elle n’atteigne la température d’inflammation des matériaux voisins.

3. Choisir une enveloppe adaptée à l’environnement

Le coffret lui-même participe à la protection. Son implantation, son matériau, son indice de protection, la qualité de ses entrées de câbles et son niveau de ventilation doivent être adaptés à l’environnement réel.

Un coffret exposé à l’humidité, à la poussière ou à des projections n’est pas soumis aux mêmes contraintes qu’un coffret installé dans un local technique propre. L’objectif n’est pas seulement d’empêcher l’eau ou les poussières d’entrer : il faut aussi éviter que ces contraintes accélèrent le vieillissement de l’appareillage électrique.

4. Détecter le départ de feu au plus près du risque

Une protection automatique ne peut agir tôt que si le départ de feu est détecté rapidement. Dans un coffret fermé, attendre qu’un détecteur placé dans le local réagisse peut laisser le temps au feu de se développer à l’intérieur de l’enveloppe.

Une détection locale positionnée au-dessus ou au voisinage des composants sensibles permet de raccourcir cette chaîne. La détection thermo-sensible linéaire peut notamment être utilisée pour surveiller une zone étendue du coffret lorsque sa géométrie le nécessite.

5. Ajouter une extinction automatique locale lorsque le risque le justifie

Pour un coffret qui fonctionne sans surveillance permanente, qui contient un équipement critique ou qui se trouve à proximité de matériaux sensibles, une protection uniquement manuelle peut être insuffisante.

L’extinction automatique d’un coffret électrique permet d’intervenir directement dans l’enveloppe dès que la condition de déclenchement est atteinte. Elle complète les mesures de prévention en ajoutant une action active lorsque le feu apparaît réellement.

Dans les petits volumes électriques, l’aérosol condensé présente l’intérêt de stocker l’agent sous forme solide dans un dispositif compact, puis de le diffuser dans l’enceinte au moment du déclenchement. Pour comprendre le principe physique, consultez notre article sur le fonctionnement de l’aérosol condensé.

6. Dimensionner la protection selon le volume réel

Une protection ne doit pas être choisie uniquement parce qu’elle tient physiquement dans le coffret. La capacité d’extinction doit être compatible avec le volume intérieur à traiter.

Par exemple, un coffret de 40 cm × 30 cm × 25 cm représente environ 30 litres. Ce calcul doit être complété par l’analyse de la largeur, des éventuelles cloisons et de la circulation de l’agent dans l’enceinte.

Notre guide Comment dimensionner une protection incendie automatique ? détaille cette méthode. Vous pouvez également utiliser le calculateur AeroXSense pour une première orientation.

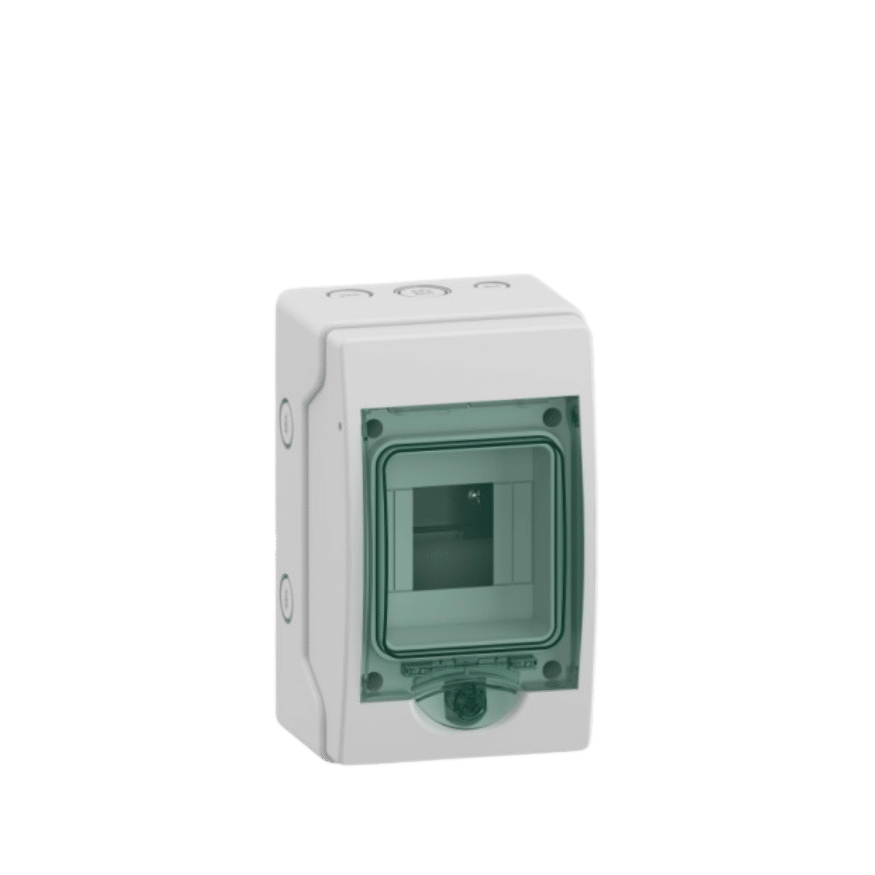

7. AX40 : une solution pour les petits coffrets électriques

Dans la gamme AeroXFireshield, l’AX40 est associé à la protection des petits coffrets électriques et à des volumes allant jusqu’à 40 litres lorsque la configuration respecte les conditions d’installation prévues.

L’intérêt de cette approche est de placer l’extinction directement dans l’enveloppe, au plus près du risque, sans mobiliser un système conçu pour traiter tout le local.

8. Positionner correctement le dispositif

Un système bien dimensionné peut perdre en efficacité s’il est mal installé. Il faut conserver une zone de diffusion dégagée et éviter qu’un plastron, un faisceau de câbles ou une cloison n’empêche l’agent de se répartir dans le volume.

Le positionnement en partie haute est souvent privilégié lorsque la configuration du coffret le permet. Cette implantation doit cependant toujours être adaptée à la géométrie réelle et aux prescriptions du produit.

Notre guide d’installation d’un extincteur automatique présente les règles générales de positionnement et de mise en œuvre.

9. Traiter toute la largeur de la zone à risque

Dans un coffret large, protéger uniquement le centre peut créer une fausse impression de sécurité. Si un départ de feu peut apparaître à droite comme à gauche, la détection doit tenir compte de cette largeur réelle.

Cette distinction est importante : la capacité d’extinction répond au volume, tandis que la détection répond à la zone susceptible de prendre feu. Un système peut donc être suffisant en litres mais incomplet en couverture de détection.

10. Vérifier les cloisons, compartiments et plastrons

Un coffret n’est pas toujours un volume libre. Des séparations internes peuvent créer plusieurs zones qui ne communiquent pas suffisamment entre elles.

Si l’agent extincteur ne peut pas circuler d’un compartiment à l’autre, il ne faut pas considérer l’ensemble comme un seul volume simplement parce qu’il possède une seule porte extérieure.

11. Tenir compte de la ventilation

Un coffret comportant quelques passages de câbles n’est pas nécessairement incompatible avec une extinction locale. En revanche, une ventilation forcée importante peut évacuer l’agent pendant ou juste après la décharge.

Il faut donc identifier : ventilateurs, extraction, grandes grilles, circulation d’air permanente ou communication importante avec un autre volume.

12. Prévoir l’alerte et, si nécessaire, les actions associées

Sur une installation professionnelle, éteindre le départ de feu n’est pas toujours la seule fonction recherchée. Il peut être utile de transmettre une information d’état, de déclenchement ou de défaut vers une supervision, une centrale ou un automate.

Selon l’architecture, un contact sec peut également servir à commander une action complémentaire : arrêt d’équipement, coupure d’alimentation, arrêt de ventilation ou transmission d’une alarme. Ces fonctions doivent être définies selon le besoin du site et l’analyse de risque.

13. Adapter la protection au type de coffret

Une méthode simple pour protéger un coffret électrique

Les erreurs à éviter

Notre article sur les erreurs à éviter en protection incendie électrique détaille les pièges les plus fréquents à l’échelle de l’installation.

Extincteur portatif et protection du coffret : des rôles complémentaires

Un extincteur portatif reste indispensable dans de nombreuses situations, mais il suppose qu’une personne détecte le sinistre, soit présente, puisse accéder à l’équipement et puisse intervenir sans se mettre en danger.

Une extinction automatique locale répond à une problématique différente : agir sans intervention humaine au tout début du sinistre. Les deux approches ne doivent donc pas être opposées systématiquement ; elles peuvent être complémentaires dans une stratégie globale de sécurité incendie.

Pour approfondir cette distinction, consultez notre comparatif extinction automatique ou extincteur classique.

Et pour un coffret photovoltaïque ou IRVE ?

Les mêmes principes de base s’appliquent, mais la nature des équipements modifie les zones prioritaires. Dans un coffret photovoltaïque, les connexions et appareillages DC doivent être examinés avec attention. Dans un coffret IRVE, les organes de puissance et les cycles de charge peuvent concentrer le risque thermique.

AeroXSense consacre des guides spécifiques à la protection des coffrets DC photovoltaïques et au risque incendie dans les coffrets IRVE.

Et pour une armoire électrique plus importante ?

Lorsque le coffret devient une armoire de plusieurs centaines de litres, la méthode reste valable mais le dimensionnement devient plus structurant : longueur de détection, volume total, compartiments, ventilation et nombre de générateurs peuvent nécessiter une étude dédiée.

Consultez nos contenus sur la protection incendie d’une armoire électrique, les bonnes pratiques pour prévenir les départs de feu dans une armoire et les causes d’incendie d’une armoire électrique.

Questions fréquentes pour protéger un coffret électrique

Un coffret électrique peut-il prendre feu même avec des disjoncteurs ?

Oui. Les protections électriques limitent certains défauts, mais elles ne suppriment pas tous les mécanismes d’échauffement, de mauvais contact ou de défaillance d’un composant. La prévention incendie doit donc être pensée comme une couche de sécurité complémentaire.

Quelle est la première chose à vérifier dans un coffret ?

Commencez par l’état général de l’installation : connexions, traces d’échauffement, conducteurs, appareillages, humidité, poussière et cohérence entre les charges et les protections installées.

Faut-il protéger tous les coffrets avec une extinction automatique ?

Pas nécessairement. Le niveau de protection doit être proportionné au risque, à la criticité de l’équipement, à son environnement, à la présence humaine et aux conséquences d’un arrêt ou d’une propagation du feu.

Comment connaître la capacité d’extinction nécessaire ?

Mesurez le volume intérieur du compartiment à protéger puis sélectionnez une capacité au moins égale à ce volume. Vérifiez ensuite largeur, cloisons et ventilation avant de valider l’implantation.

Peut-on protéger un coffret ventilé ?

Oui dans certaines configurations, mais la ventilation doit être prise en compte. Un flux d’air important peut évacuer l’agent et imposer une coupure de ventilation ou une étude spécifique.

Où placer la détection ?

Elle doit suivre la zone où le départ de feu peut apparaître : généralement au-dessus des connexions, borniers et appareillages sensibles, en tenant compte de toute la largeur du risque.

Que faire si le coffret est compartimenté ?

Chaque compartiment doit être analysé séparément lorsque l’agent ne peut pas circuler librement entre les zones. Une seule capacité calculée sur le volume total extérieur peut alors être trompeuse.

L’AX40 convient-il à tous les coffrets ?

Non. L’AX40 est destiné aux petits volumes correspondant à sa capacité. Pour les coffrets plus importants, une référence de capacité supérieure doit être choisie selon le volume et la configuration.

La meilleure protection agit avant la propagation

Plus l’action intervient tôt et près du départ de feu, plus le volume à traiter reste limité. C’est précisément l’intérêt d’une protection intégrée au coffret : agir avant que l’incendie ne se propage à l’extérieur de l’enveloppe.
