L’installation correcte d’un extincteur automatique influence directement la cohérence de la protection incendie. Un produit mal positionné ou sous-dimensionné peut laisser une partie du tableau électrique hors zone de protection réelle.
Les systèmes AeroXFireshield ont été conçus pour une installation rapide dans les petits volumes électriques résidentiels et techniques.
Pourquoi le positionnement est essentiel
Dans un tableau électrique, les départs de feu apparaissent généralement sur les zones de connexion, les disjoncteurs, les borniers ou les protections fortement sollicitées.
L’objectif consiste à positionner l’extincteur automatique au plus proche des zones sensibles afin d’obtenir une couverture cohérente du volume électrique.
Le bon réflexe : installer le dispositif en partie haute du tableau, au-dessus des équipements électriques les plus sensibles.
Pourquoi l’installation tête en bas est importante
Les dispositifs AeroXFireshield sont généralement installés tête vers le bas dans la partie haute du coffret électrique.
Cette configuration permet de positionner la détection thermique et la diffusion au plus près des zones critiques du tableau électrique.
Position haute
Permet une meilleure couverture des équipements électriques sensibles.
Détection localisée
La détection thermique agit directement dans la zone concernée.
Comment choisir le bon emplacement
Le choix de l’emplacement dépend principalement de la largeur du tableau, du nombre de modules et de la disposition des équipements électriques.
Les zones les plus sensibles sont généralement les connexions électriques fortement sollicitées, les disjoncteurs principaux et les protections spécifiques.
Petits tableaux
Le positionnement central en partie haute permet généralement une couverture cohérente.
Grands tableaux
Les tableaux plus larges nécessitent parfois des modèles avec une largeur de détection supérieure.

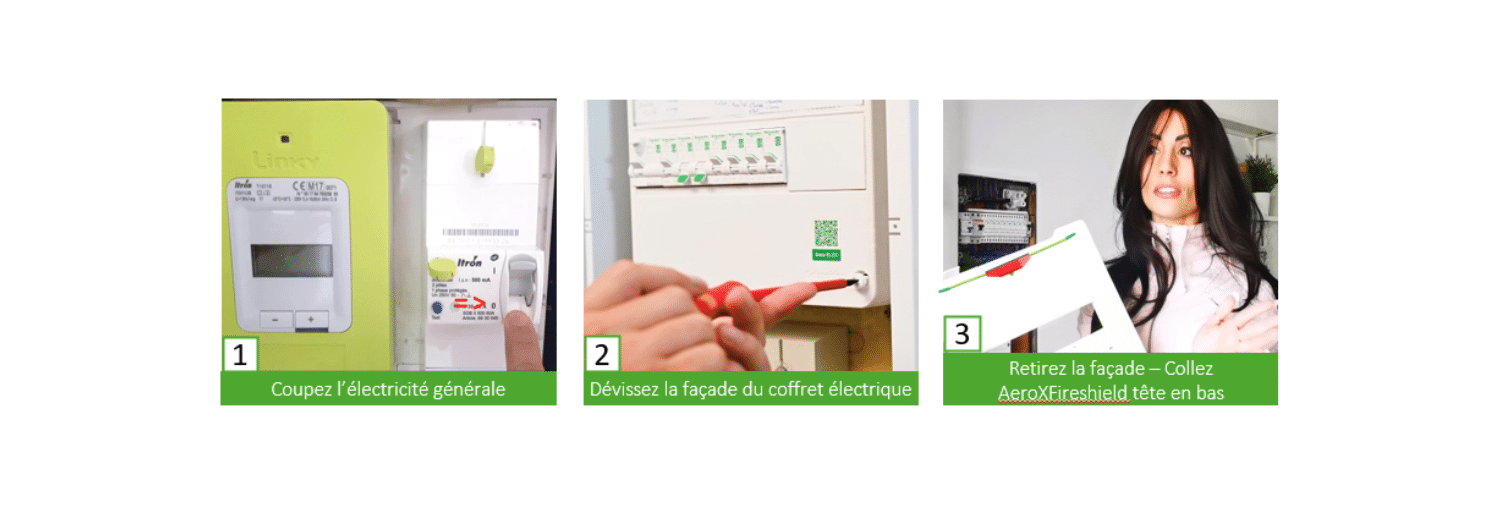

Installation dans un tableau électrique résidentiel
Identifier la zone sensible
Repérer les disjoncteurs principaux et les zones les plus sollicitées du tableau électrique.
Choisir le bon modèle
Sélectionner un AeroXFireshield adapté à la largeur de détection nécessaire.
Positionner en partie haute
Installer le produit au-dessus des équipements électriques sensibles.
Vérifier le dégagement
Éviter les obstacles pouvant gêner la diffusion dans le volume protégé.
Installation dans un coffret photovoltaïque
Les coffrets photovoltaïques représentent des volumes techniques particulièrement sensibles aux contraintes thermiques.
Le positionnement doit permettre une protection cohérente des protections DC, connecteurs et équipements électriques présents dans le coffret.
Installation dans une armoire électrique industrielle
Les armoires électriques industrielles nécessitent souvent des modèles plus puissants ou plusieurs dispositifs selon le volume à protéger.
Le dimensionnement doit toujours être cohérent avec les équipements réellement présents dans l’armoire.
Les erreurs d’installation les plus fréquentes
Produit sous-dimensionné
Installer un modèle trop petit dans un grand tableau électrique.
Mauvais positionnement
Installer le dispositif loin des zones réellement sensibles.
Obstacle devant le produit
La diffusion doit rester libre dans le volume électrique.
Choix basé uniquement sur la taille
Le bon modèle dépend de la largeur de protection réelle.

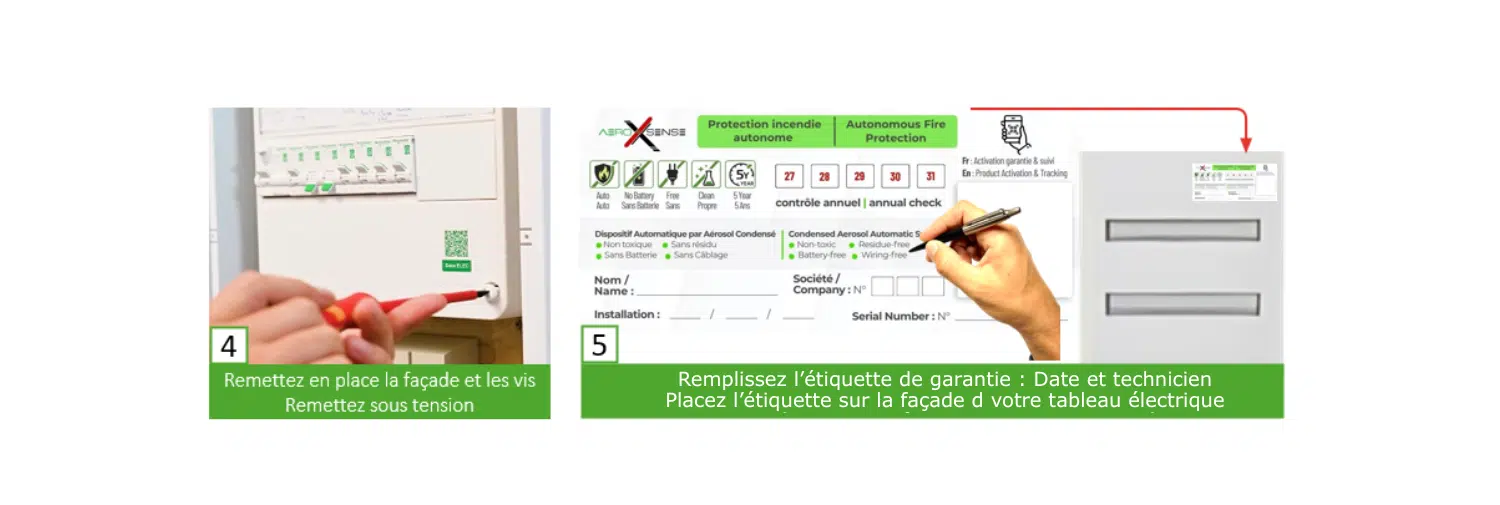

Comment fixer le produit
Les produits AeroXFireshield ont été conçus pour une installation simple et rapide dans les tableaux électriques résidentiels et techniques.
Le système de fixation dépend du modèle et du type de coffret à protéger.
Faut-il une alimentation électrique ?
Les modèles Habitat AeroXFireshield fonctionnent de manière autonome grâce à leur système de détection thermique intégré.
Cette approche permet une installation simple sans alimentation spécifique dans le tableau électrique.
L’installation d’un modèle Habitat peut généralement être réalisée rapidement sans modification lourde du tableau électrique.
Peut-on installer plusieurs dispositifs ?
Oui. Les grands tableaux électriques, armoires techniques ou installations industrielles peuvent nécessiter plusieurs dispositifs afin de couvrir correctement l’ensemble du volume électrique.
Quel est le temps moyen d’installation ?
Dans les tableaux résidentiels, l’installation d’un AeroXFireshield Habitat peut généralement être réalisée en quelques minutes lorsque le modèle est correctement dimensionné.
FAQ — Comment installer un extincteur automatique
Où installer un extincteur automatique dans un tableau électrique ?
Le produit doit généralement être installé en partie haute du tableau, au-dessus des zones sensibles.
Pourquoi l’installation tête en bas est-elle importante ?
Cette configuration permet une protection cohérente des équipements électriques situés dans le tableau.
Peut-on installer plusieurs dispositifs dans le même tableau ?
Oui, notamment dans les grands tableaux ou armoires techniques.
Faut-il une alimentation électrique ?
Les modèles Habitat fonctionnent de manière autonome grâce à leur détection thermique intégrée.
Quel modèle choisir pour un tableau 12 modules ?
Le choix dépend de la largeur réellement à protéger et du niveau de risque électrique.
Installer correctement un AeroXFireshield
Découvrez les gammes Habitat, Pro et Industrie pour protéger efficacement vos tableaux et coffrets électriques.
