Série INDUSTRIE – Protection incendie autonome pour armoires électriques et environnements critiques
Sécurisez vos armoires électriques , TGBT, automates de production et installations sensibles grâce à une solution d’extinction automatique à aérosol condensé, modulaire, rapide à installer et pensée pour les volumes industriels confinés.
Une réponse concrète au risque incendie industriel
Dans l’industrie, un départ de feu dans une armoire électrique , un automate, une armoire de communication ou un TGBT peut provoquer une propagation rapide, des dégâts matériels importants, un arrêt de production et des pertes d’exploitation majeures.
Propagation rapide
Le feu évolue très vite dans un volume fermé contenant câbles, composants, isolants et alimentations électriques.
Détection souvent trop tardive
Sans protection dédiée dans le volume lui-même, l’anomalie thermique peut être détectée trop tard.
Arrêt immédiat d’exploitation
Une seule armoire critique impactée peut immobiliser toute une ligne ou un process industriel.
Coûts indirects élevés
Maintenance corrective, remplacement d’équipements, non-qualité et interruption d’activité s’additionnent rapidement.
Une extinction automatique pensée pour les volumes industriels confinés
La Série INDUSTRIE AeroXSense protège les armoires électriques, coffrets industriels, armoires de communication, automatismes, TGBT et autres volumes techniques sensibles grâce à une solution compacte, autonome et simple à déployer.
Pourquoi cette solution est adaptée au terrain
- Extinction automatique sans intervention humaine
- Technologie à aérosol condensé pour volumes techniques confinés
- Sans eau, sans bouteille sous pression et sans installation lourde
- Installation rapide dans l’armoire ou le volume à protéger
- Dispositif autonome conçu pour une durée de service de 5 ans
Installation en 3 étapes dans une armoire électrique
La Série INDUSTRIE est conçue pour être intégrée directement dans le volume à protéger. Après validation du dimensionnement, la mise en œuvre repose sur trois opérations simples : fixer le générateur en partie haute, déployer la détection linéaire au plus près des zones à risque, puis effectuer un contrôle visuel de l’ensemble.
Dégraisser puis fixer le générateur en partie haute
Nettoyez et dégraissez soigneusement la surface de pose. Positionnez ensuite le générateur d’extinction dans la partie haute de l’armoire, avec la zone de diffusion orientée vers le bas, afin de libérer l’aérosol dans le volume à protéger.
- Fixation rapide avec l’adhésif double face prévu pour le dispositif
- Possibilité de compléter ou remplacer la fixation adhésive par un vissage adapté au support
- Conserver un espace libre devant la zone de diffusion
- Éviter toute gêne pour la fermeture de la porte ou les opérations de maintenance

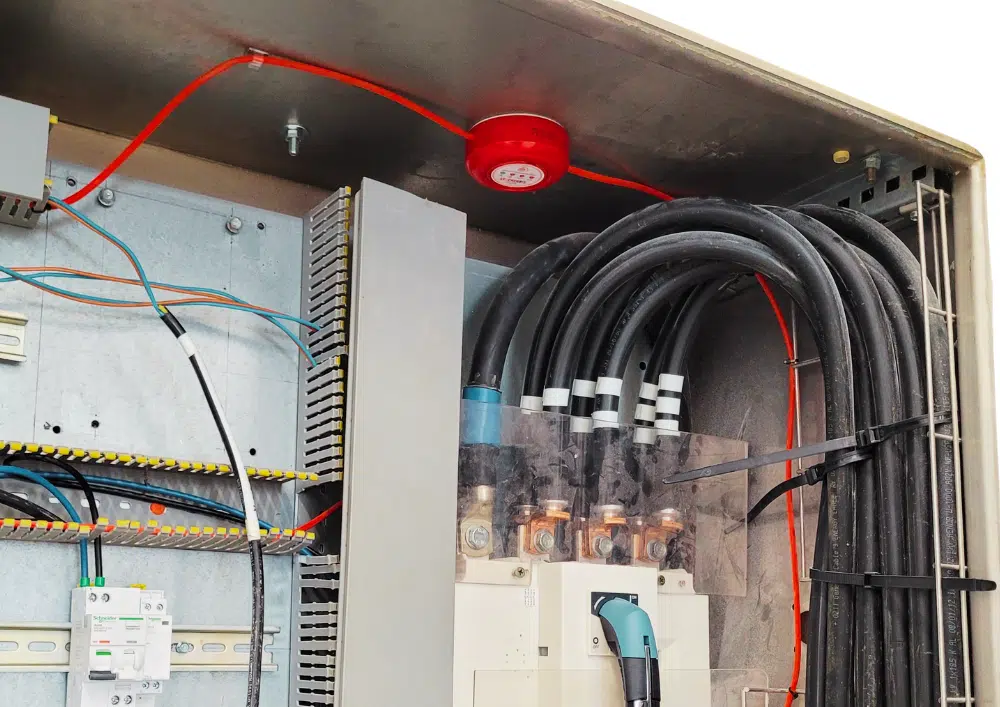

Exemple d’intégration avec une référence AeroXSense de génération antérieure.

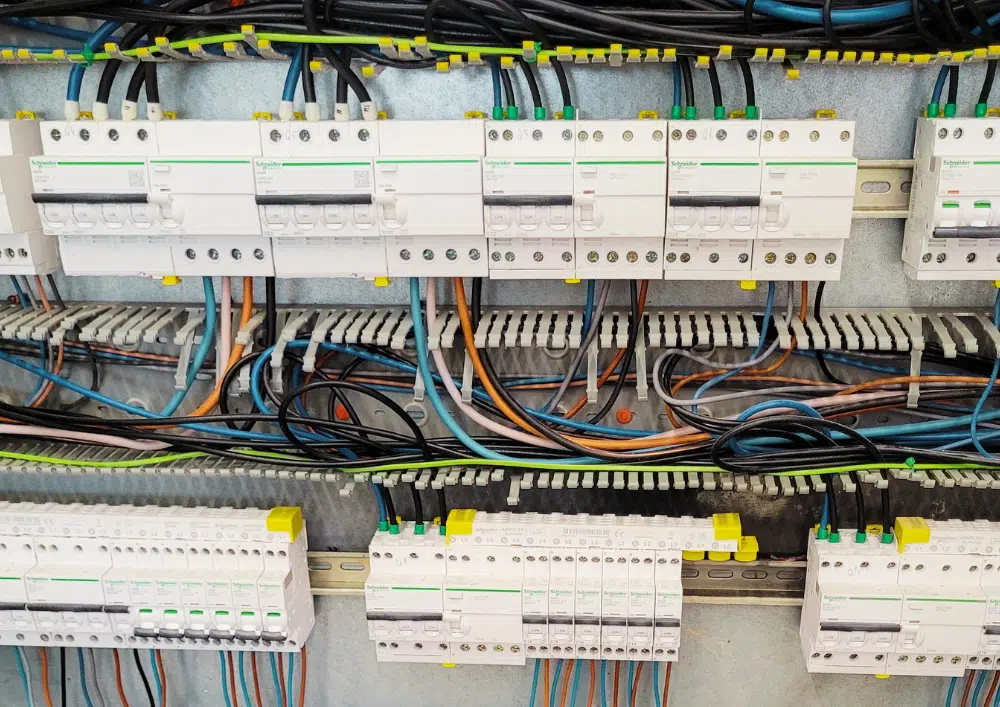

Positionner la détection linéaire au-dessus du risque
Déployez le câble thermo sensible sur toute la largeur utile de l’armoire, en priorité au-dessus des borniers, connexions, alimentations, variateurs et composants présentant un risque d’échauffement.
- Positionnement indicatif à environ 3 cm au-dessus des zones à risque
- Cheminement en S lorsque la largeur ou la répartition des composants l’exige
- Maintien par colliers de serrage adaptés, sans pincer ni écraser le câble
- Ne pas mettre le câble en contact avec les parties actives ou les éléments mobiles
La détection doit couvrir le risque réel, et non être simplement regroupée au centre de l’armoire.
Contrôler l’installation : la protection est opérationnelle
Vérifiez la tenue mécanique du générateur, la bonne orientation de la diffusion et la couverture effective des zones à risque par le câble thermo sensible. La fonction d’extinction autonome ne nécessite ni batterie ni alimentation électrique externe.
- Générateur solidement fixé et positionné en partie haute
- Zone de diffusion dégagée et orientée vers le volume
- Détection répartie au-dessus des principaux points chauds potentiels
- Porte, ventilation et accès de maintenance laissés fonctionnels

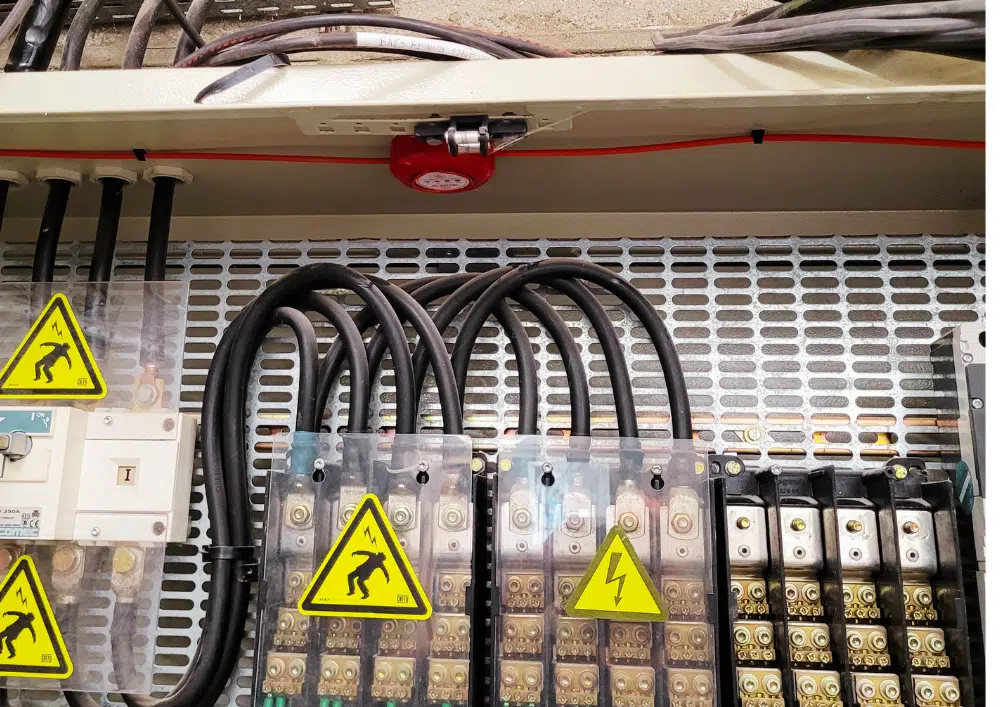

Exemple de terrain avec une ancienne référence, utilisé pour illustrer l’encombrement et le principe d’installation.
Dans sa configuration de base, le système surveille directement la zone couverte par la détection thermo sensible et intervient au cœur de l’armoire en cas de contact avec une flamme.
À propos des photographies : certaines vues montrent les références historiques AeroXSense 1100-F60 et 1100-F90. Elles sont conservées ici comme exemples réels de mise en œuvre, car elles illustrent clairement la compacité du dispositif, son implantation en partie haute et le déploiement du câble de détection. Les projets neufs sont dimensionnés avec les références actuelles de la Série INDUSTRIE.
Quatre modèles pour couvrir vos volumes critiques
Le choix du modèle se fait selon le volume réel à protéger, et non selon la seule largeur de l’armoire. La zone de détection peut ensuite être adaptée grâce au système AS-DETECTION et aux accessoires de connexion en série.

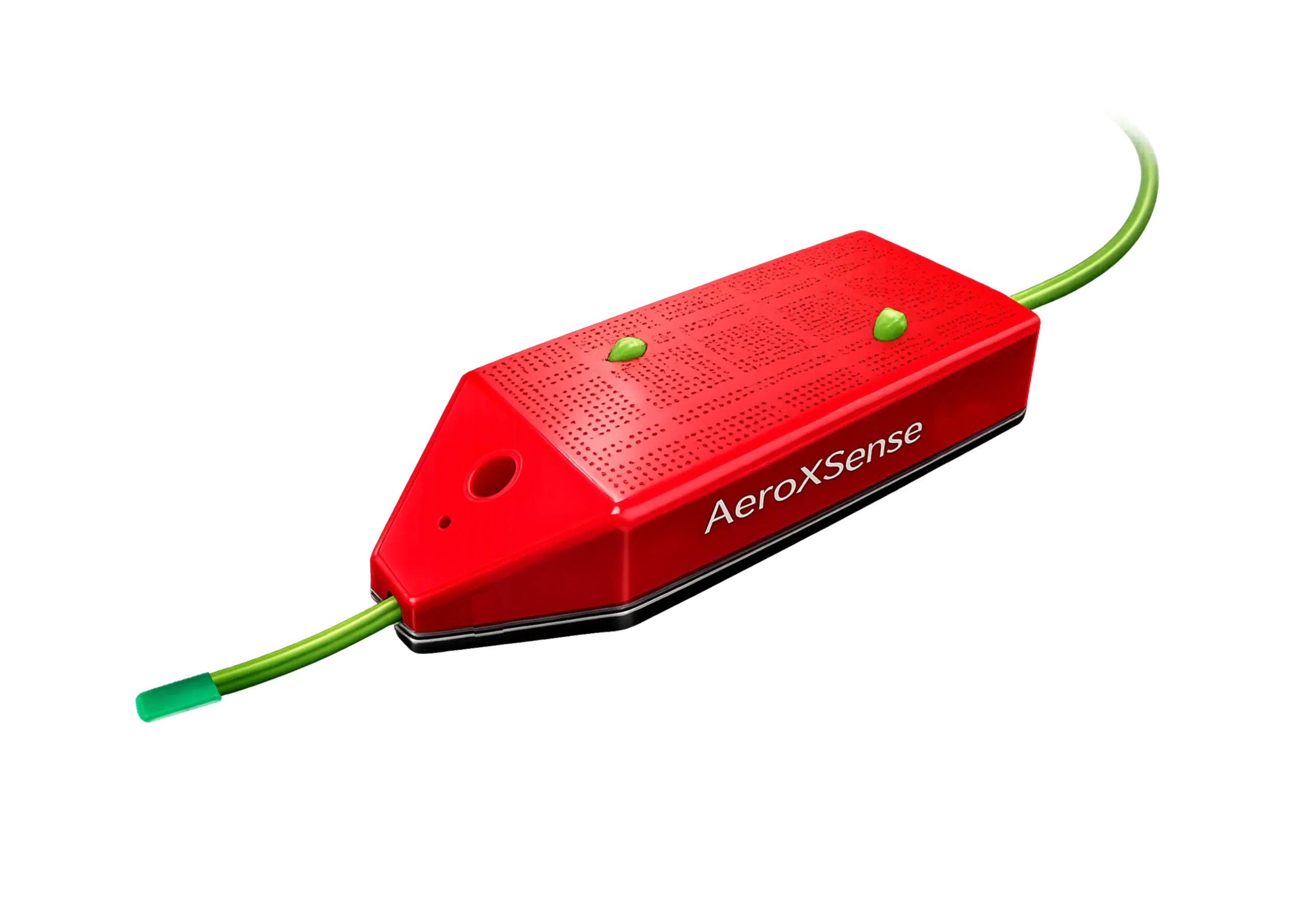

AeroXFireshield AX-600M
Pour la protection des coffrets techniques et des petites armoires électriques industrielles jusqu’à 600 litres.
- Coffrets électriques
- Petites armoires industrielles
- Armoires de communication
- Automatismes
AeroXFireshield AX-750M
Le format polyvalent pour les armoires industrielles standards et les installations de volume intermédiaire.
- Armoires électriques industrielles
- Armoires de production
- Installations sensibles
- Volumes intermédiaires
AeroXFireshield AX-1050M
Un modèle forte capacité destiné aux TGBT, grandes armoires électriques et volumes industriels stratégiques.
- TGBT
- Grandes armoires électriques
- Armoires de process
- Zones électriques critiques
AeroXFireshield AX-1200M
Le dispositif autonome le plus puissant de la gamme AeroXFireshield INDUSTRIE, conçu pour protéger les grandes armoires et les installations électriques les plus critiques.
- Très grandes armoires électriques
- TGBT et installations de forte puissance
- Équipements industriels stratégiques
- Configurations modulaires de grande capacité
Une puissance sur mesure par addition de dispositifs
La Série INDUSTRIE permet de connecter plusieurs dispositifs entre eux via le connecteur AS-SERIE afin d’obtenir une puissance adaptée au volume réel à protéger, jusqu’à 5000 litres et plus.
| Configuration | Volume protégé | Principe |
|---|---|---|
| AX-600M seul | 600 litres | Protection autonome pour un petit volume industriel |
| AX-750M seul | 750 litres | Protection autonome pour un volume intermédiaire |
| AX-1050M seul | 1050 litres | Protection autonome pour une grande armoire électrique |
| AX-1200M seul | 1200 litres | Puissance autonome maximale de la gamme INDUSTRIE |
| AX-1200M + AX-750M | 1950 litres | Assemblage en série pour obtenir une puissance sur mesure |
| Assemblage multi-modèles | Jusqu’à 5000 litres et plus | Plusieurs dispositifs connectés par AS-SERIE selon la configuration |
Le dimensionnement se fait selon le volume réel, la géométrie de l’installation, son niveau de confinement, les éventuelles ouvertures et le niveau de criticité des équipements à protéger.
Une détection adaptable à chaque configuration
La largeur de couverture est optimisée grâce au câble thermo sensible AS-DETECTION , à positionner en S au-dessus des zones à risque. Les accessoires permettent ensuite un raccordement fiable et protégé entre les différents éléments du système.

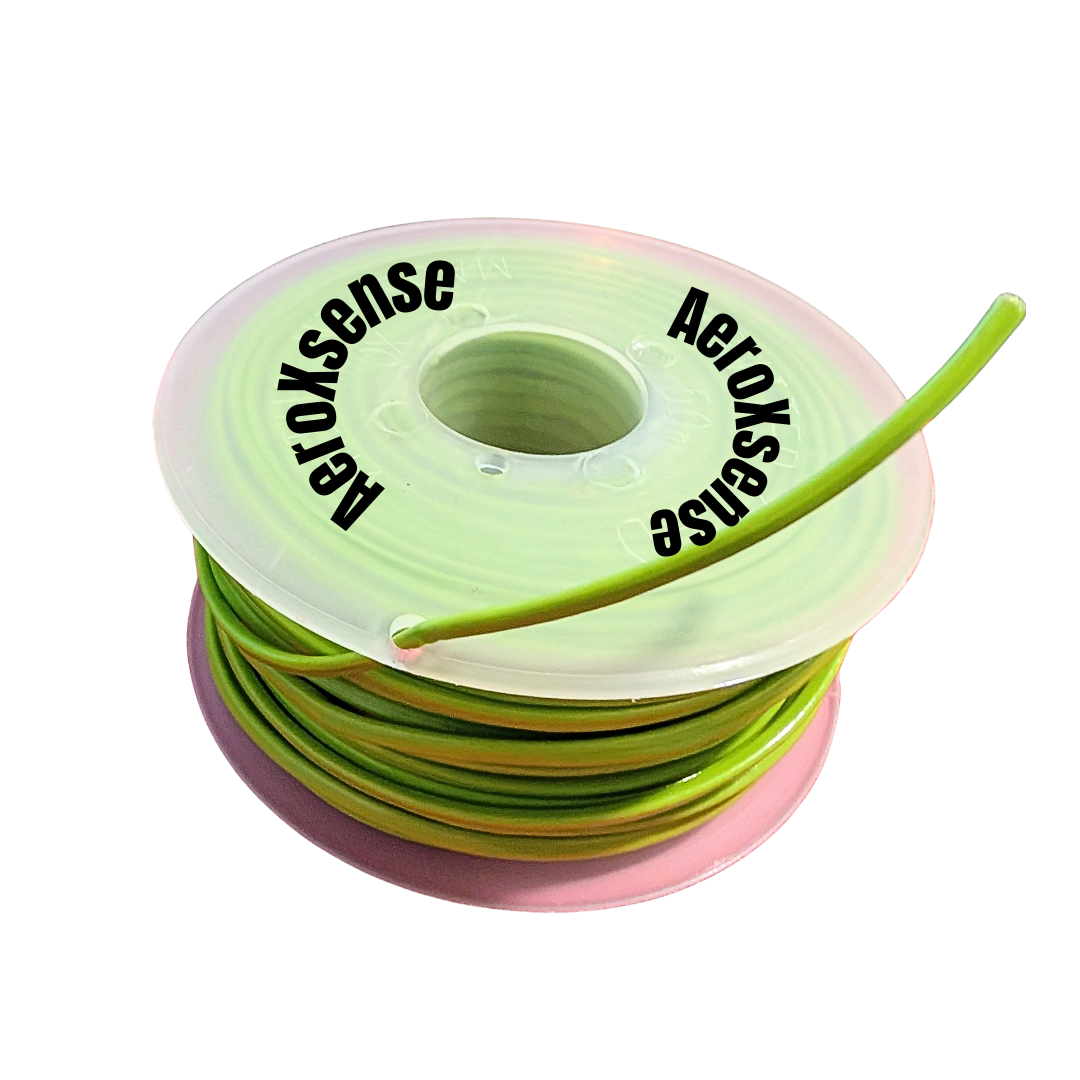

AS-DETECTION
Câble thermo sensible à déployer en S afin de couvrir la largeur utile au-dessus des composants et des zones présentant un risque de départ de feu.
En savoir plus sur la détection thermo sensible

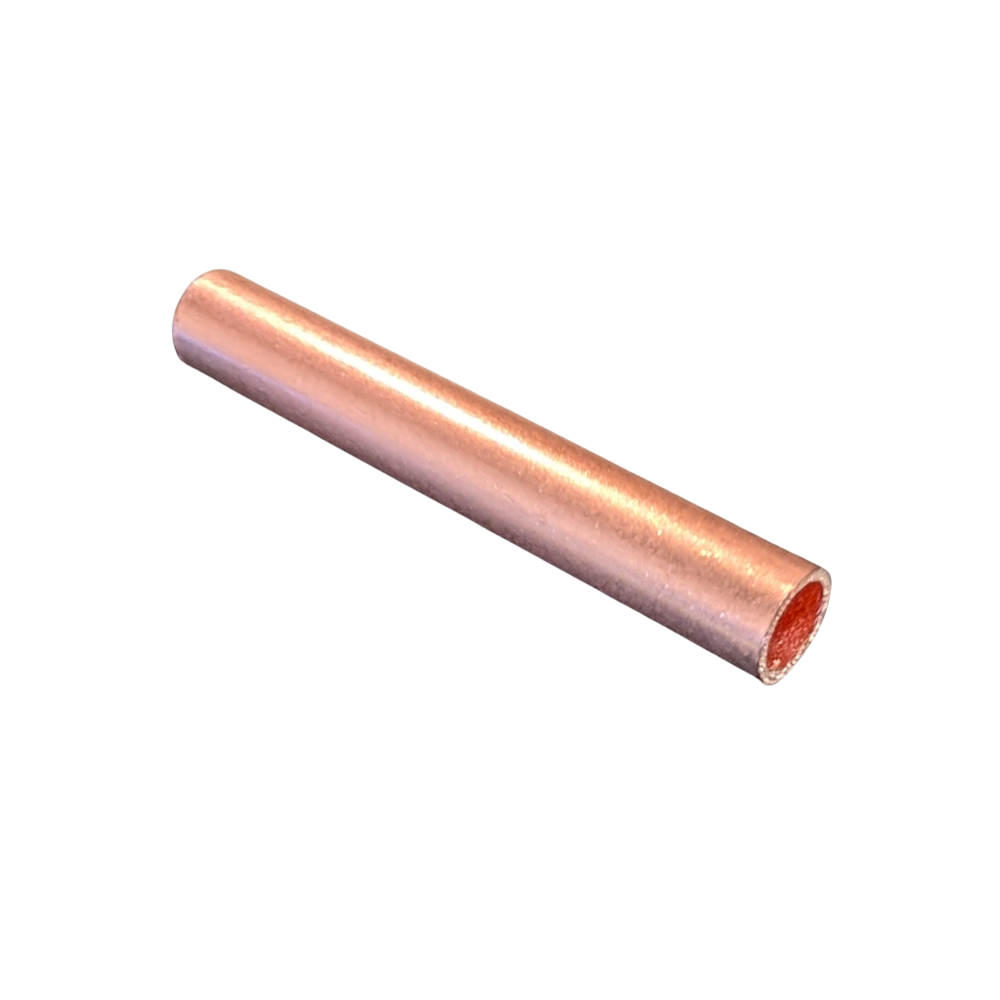

AS-SERIE
Connecteur bout à bout à sertir permettant d’assembler plusieurs dispositifs AeroXFireshield et de créer une puissance adaptée au volume à protéger.
Découvrir le connecteur AS-SERIESERTISSAGE

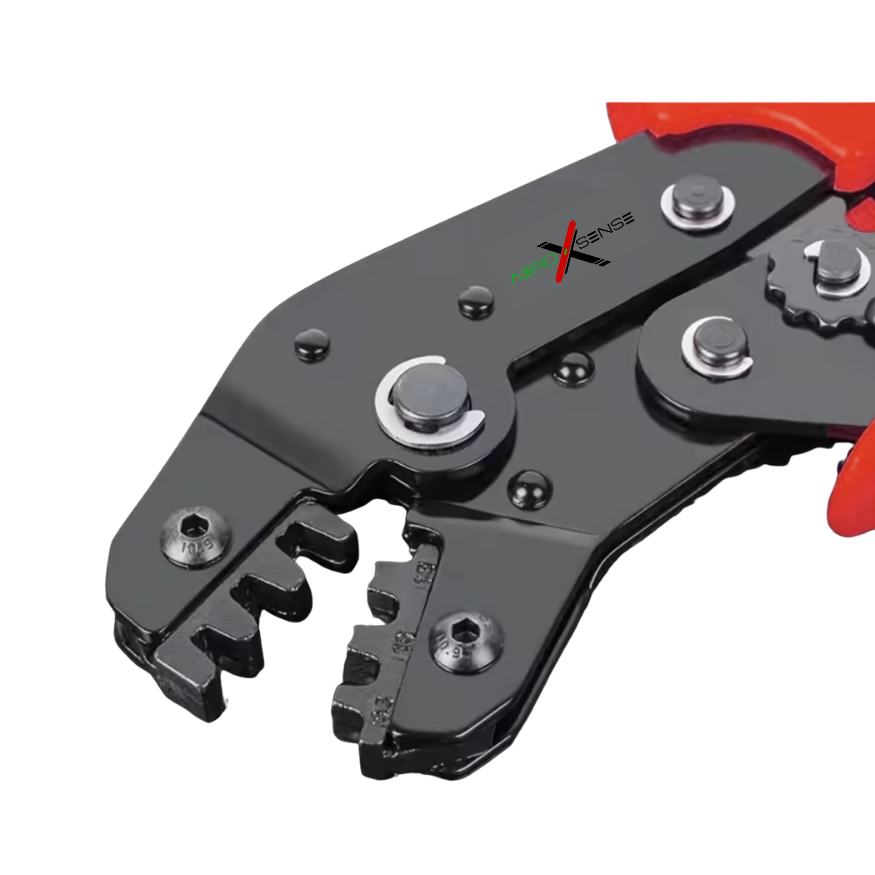

AX-SERTX
Pince de sertissage dédiée à la mise en œuvre des connecteurs du système afin d’obtenir une liaison mécanique régulière et robuste.
Découvrir la pince à sertir AX-SERTX

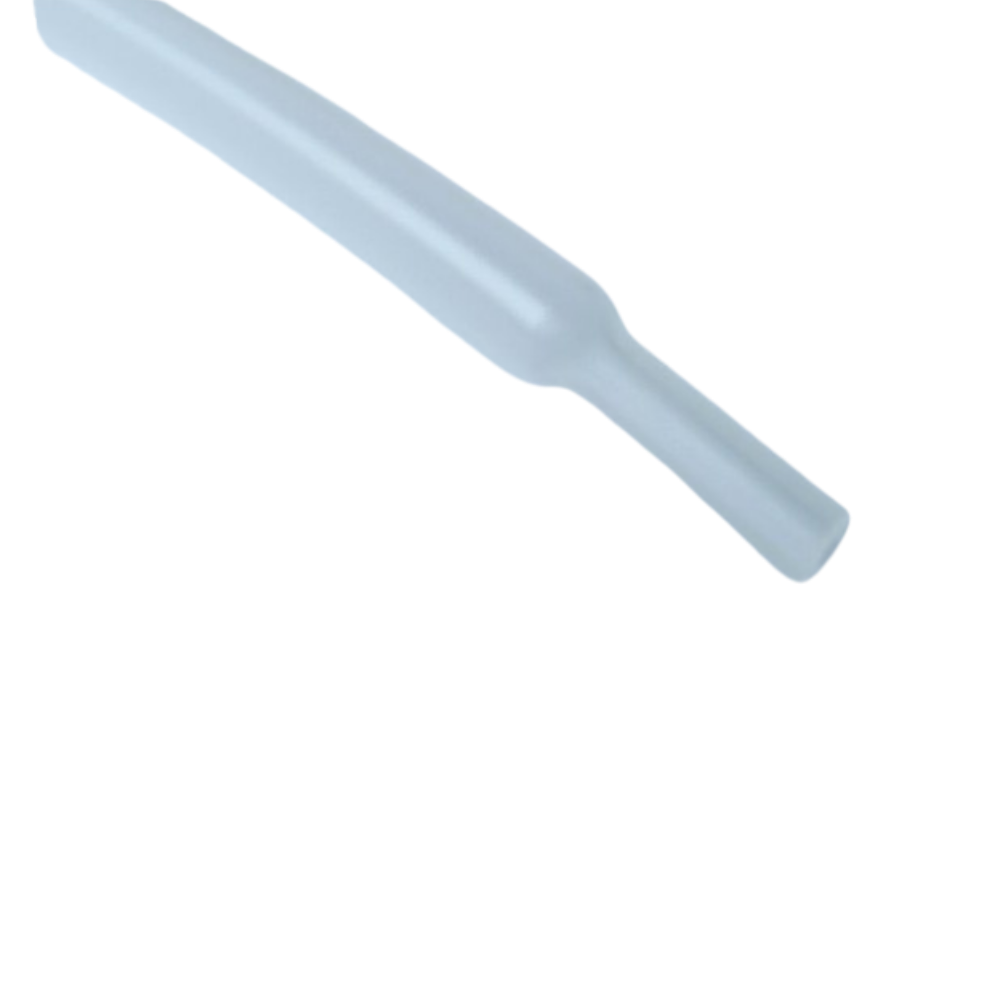

AS-6ADH70
Manchon en gaine thermo rétractable adhésive destiné à protéger le raccordement serti contre l’humidité et les contraintes de l’environnement technique.
Découvrir la gaine anti-humidité AS-6ADH70Option connectée IoT pour la supervision radio

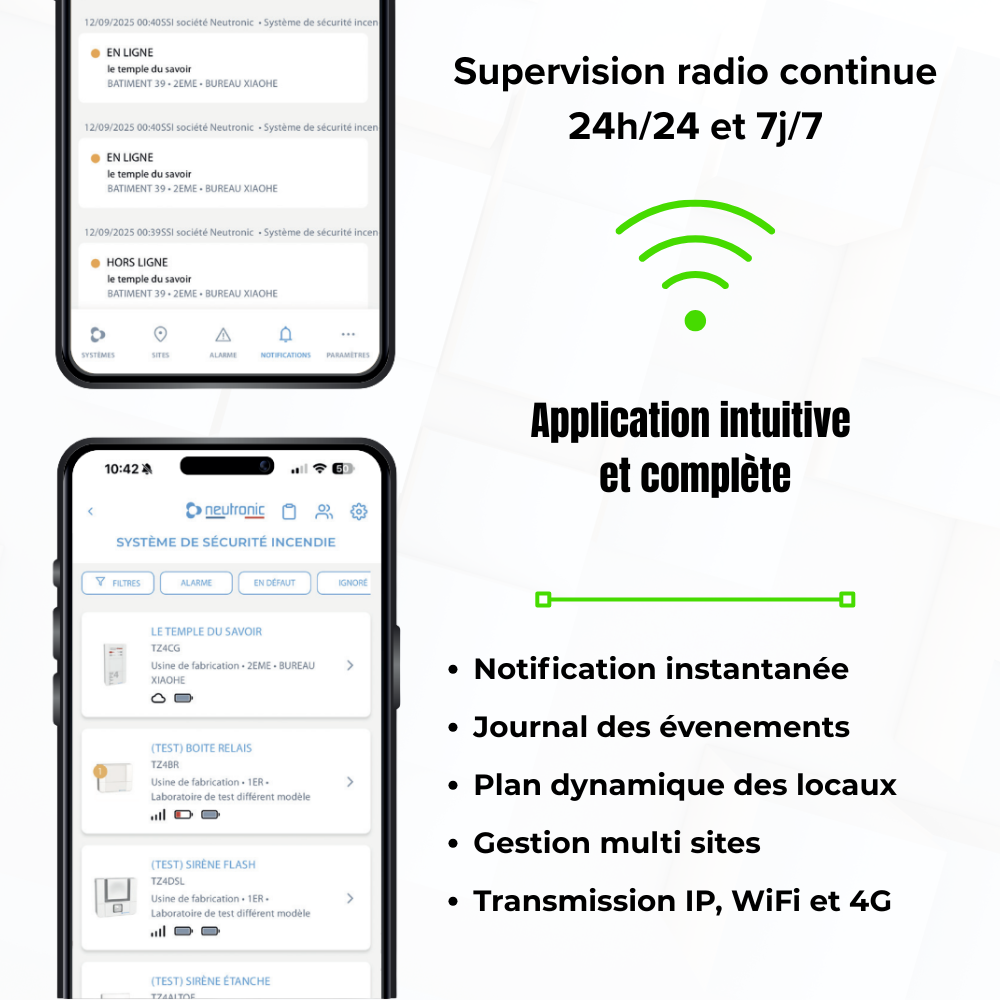

La Série INDUSTRIE peut être enrichie d’une couche de supervision connectée permettant de remonter des alertes et des informations de statut vers une plateforme de suivi ou un système de supervision.
Fonctionnalités de supervision
- Transmission radio des alertes et notifications push
- Détection d’une coupure de courant
- Report de statut du dispositif
- Suivi d’informations techniques et thermiques
- Vision centralisée de plusieurs armoires ou de plusieurs sites
Applications industrielles
La Série INDUSTRIE AeroXFireshield s’adresse aux exploitants, intégrateurs, installateurs et responsables maintenance souhaitant protéger efficacement les volumes électriques critiques.
Armoires électriques
Protection incendie autonome pour tableaux, armoires de commande et coffrets industriels.
Automates de production
Sécurisation des systèmes de pilotage essentiels à la continuité de l’activité.
TGBT et cellules électriques
Protection des zones électriques à forte criticité nécessitant une réponse immédiate.
Armoires de communication
Préservation des équipements réseau, de supervision et des infrastructures techniques du site.
Équipements sensibles
Protection de volumes techniques contenant de l’électronique, des alimentations ou des composants stratégiques.
Installations sur mesure
Configuration modulaire pour les grands volumes ou les architectures complexes.
Une solution plus simple à déployer que les approches traditionnelles
AeroXSense permet de protéger les volumes industriels confinés avec une logique modulaire, autonome et directement adaptée aux équipements à sécuriser. Le tableau ci-dessous met en évidence les différences essentielles entre la Série INDUSTRIE, un extincteur portatif classique et un système fixe traditionnel.
| Critère | AeroXSense Série INDUSTRIE | Extincteur portatif classique | Système fixe traditionnel |
|---|---|---|---|
| Extinction automatique |
Oui, directement dans le volume
|
Non, intervention humaine nécessaire
|
Oui
|
| Adapté aux volumes techniques confinés |
Conçu pour les armoires et équipements techniques
|
Action extérieure et manuelle
|
Selon la conception du système
|
| Protection au plus près du départ de feu |
Installée à l’intérieur de l’armoire
|
Positionné à l’extérieur du volume
|
Dépend de l’architecture retenue
|
| Installation rapide dans un équipement existant |
Intégration compacte et rapide
|
Simple à poser, mais sans extinction automatique
|
Étude et travaux généralement nécessaires
|
| Absence de bouteille sous pression |
Aucune bouteille sous pression
|
Bouteille sous pression sur la majorité des modèles
|
Selon la technologie utilisée
|
| Modularité de puissance |
Capacités additionnables avec
AS-SERIE
|
Non
|
Possible avec une installation plus complexe
|
| Détection linéaire adaptable |
Oui, avec
AS-DETECTION
|
Aucune détection intégrée
|
Selon le système installé
|
| Option de supervision radio |
Disponible avec la
connectivité radio
|
Non
|
Selon le système et les options
|
| Déploiement sur plusieurs armoires |
Solution facilement réplicable et dimensionnable
|
Protection uniquement manuelle
|
Déploiement plus lourd et plus coûteux
|
| Coût global de déploiement |
Optimisé pour les volumes ciblés
|
Ne fournit pas de protection automatique
|
Généralement plus élevé
|
Besoin d’aide pour dimensionner votre installation ?
Nous vous aidons à choisir le bon modèle, à définir le volume à protéger, à configurer la détection thermo sensible et à envisager, si nécessaire, une architecture modulaire ou connectée.
Passez à une protection incendie industrielle plus simple à déployer
Série INDUSTRIE AeroXSense : une solution autonome, modulaire et évolutive pour protéger efficacement vos armoires électriques et vos volumes techniques sensibles.
