Report de statut AeroXFireshield par câble HDC
Transformez l’activation locale d’un extincteur automatique en une information exploitable : alarme radio, notification mobile, signal vers une GTC, alarme sonore ou lumineuse, coupure électrique ou report vers un panneau de contrôle compatible.
L’extinction automatique agit dans l’armoire : le report de statut informe immédiatement l’exploitant
Un dispositif AeroXFireshield Série PRO ou Série INDUSTRIE peut intervenir automatiquement à l’intérieur d’un coffret ou d’une armoire électrique. Le câble HDC de report de statut ajoute une fonction essentielle : confirmer qu’un événement thermique s’est produit et transmettre cette information vers un équipement tiers.
Extinction locale, détection d’activation et transmission vers la supervision
Une information locale transformée en action
Lorsque le câble HDC atteint sa température d’alarme, son état électrique change. Ce signal peut être interprété par une interface, un module de surveillance ou un relais afin de déclencher une ou plusieurs actions.
- Transmettre une alarme vers le système radio Neutronic TZC.
- Envoyer une notification sur téléphone, tablette ou interface Web.
- Commander une alarme sonore et lumineuse locale.
- Déclencher une coupure électrique par l’intermédiaire d’un relais approprié.
- Reporter l’événement vers une GTC, un automate ou un panneau compatible.
Trois fonctions différentes dans la même architecture
La détection de départ de feu, le report de statut et la transmission radio ne remplissent pas le même rôle. Leur complémentarité permet de construire une protection cohérente et exploitable.
1. AS-DETECTION : déclencher
Le câble thermo-sensible AS-DETECTION est positionné au plus près des zones à risque afin de provoquer l’activation de l’extincteur AeroXFireshield.
2. SafeCable HDC : confirmer
Le câble HDC détecte l’élévation thermique associée à l’événement et produit un changement d’état électrique exploitable par une interface de supervision.
3. Radio TZC : transmettre
Le boîtier relais radio et la solution Neutronic TZC transmettent l’alarme vers la centrale, le Cloud et les utilisateurs autorisés.
Comment fonctionne le report de statut en 6 étapes ?
Départ de feu
Un défaut électrique crée une flamme ou une élévation thermique dans le volume protégé.
Activation AeroXFireshield
Le système autonome intervient dans l’armoire au plus près du départ de feu.
Échauffement du câble HDC
Le câble SafeCable atteint son seuil nominal au contact de la zone thermique surveillée.
Changement d’état électrique
Le polymère thermique permet aux conducteurs internes d’entrer en contact et de créer l’alarme.
Traitement du signal
Une interface, un module de surveillance ou un relais exploite le changement d’état.
Action et notification
Radio, alarme, coupure, GTC, automate ou panneau de contrôle peuvent être sollicités.
SafeCable LHD : un composant américain documenté et reconnu
Une base technique solide pour le report de statut
Le câble retenu est issu de la technologie SafeCable LHD de Safe Fire Detection, Inc., fabricant américain. Sa fiche technique le présente comme un câble de détection thermique linéaire numérique pouvant détecter une élévation de température en tout point de sa longueur.
Le document fabricant indique une compatibilité avec les panneaux conventionnels ou adressables listés, ainsi qu’avec les modules de surveillance de contact adressables.

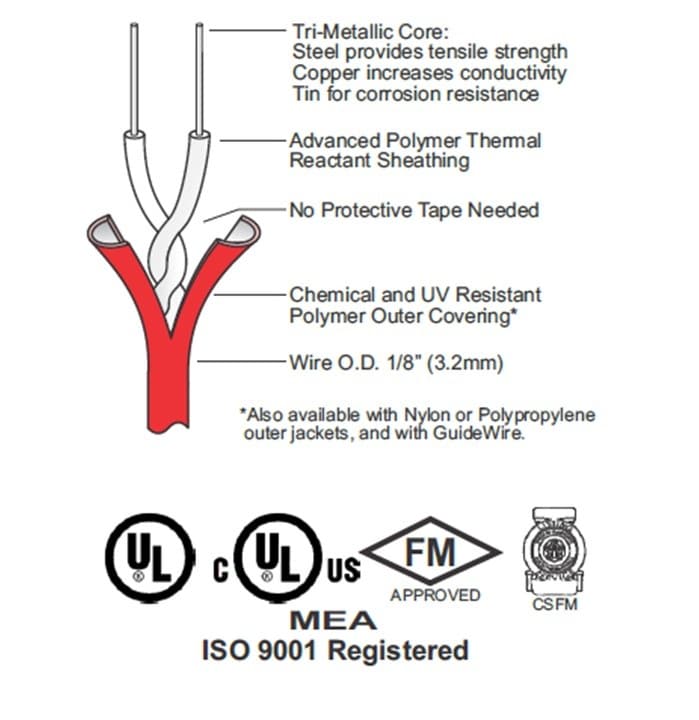

Câble de détection thermique linéaire utilisé pour confirmer l’événement
Principe de détection du câble HDC
Le SafeCable n’est pas un simple fil qui se coupe. Il s’agit d’un détecteur thermique numérique à deux conducteurs, séparés par un polymère calibré pour réagir à une température déterminée.
Construction du câble
| Type | Détection thermique linéaire numérique |
| Conducteurs | Âme tri-métallique torsadée |
| Réaction thermique | Mise en contact des conducteurs au seuil défini |
| Détection | Possible sur toute la longueur du câble |
Données essentielles du composant
| Diamètre | 3,2 mm |
| Rayon de courbure | 76,2 mm |
| Tension maximale | 30 VAC / 42 VDC |
| Résistance de la paire | 0,164 Ω/m |
Deux seuils de report selon l’environnement
| Version AeroXSense | Base SafeCable | Température nominale d’alarme | Température ambiante maximale indiquée | Usage envisagé |
|---|---|---|---|---|
| AS-R2 / REPORT68 | SafeCable 155 °F | 68 °C | 45 °C | Report à basse température dans les armoires et environnements techniques standards. |
| AS-R1 / REPORT185 | SafeCable 365 °F | 185 °C | 152 °C | Environnements chauds ou implantation nécessitant une marge thermique plus élevée. |
Le choix du seuil dépend de la température normale du volume, de la position du câble, de la distance par rapport au générateur et du scénario de report recherché.
Un seul report de statut, de nombreuses actions possibles
Alerte radio Neutronic
Transmission vers un boîtier relais TZCBR, une centrale TZC et une interface de supervision.
Notification mobile
Réception d’une alerte avec identification de l’armoire ou de la zone concernée.
Alarme locale
Activation d’un avertisseur sonore, d’un flash ou d’un voyant de report.
Coupure électrique
Commande d’un relais ou d’un dispositif adapté pour isoler l’équipement concerné.
GTC, GTB ou automate
Remontée d’état vers un système de gestion technique ou un automate programmable.
Panneau incendie compatible
Utilisation via un module d’interface adapté et selon les règles du projet.
Le câble HDC rend possible l’option radio
Le câble ne transmet pas directement vers le Cloud. Il fournit le changement d’état local utilisé par le module radio. Cette séparation est essentielle : l’extinction et la confirmation de l’événement restent locales, tandis que la radio ajoute la supervision à distance.
- Identification individuelle de chaque armoire équipée.
- Transmission sans réseau de câbles de communication entre les armoires.
- Déploiement progressif sur un ou plusieurs bâtiments.
- Gestion multi-utilisateurs et multisite.
- Plans d’implantation et notifications selon la configuration retenue.
Le câble HDC confirme l’événement avant son traitement par l’interface radio
Quel niveau de report choisir ?
| Fonction | AeroXFireshield autonome | HDC + interface locale | HDC + radio TZC |
|---|---|---|---|
| Extinction automatique dans l’armoire |
Oui
|
Oui
|
Oui
|
| Confirmation électrique de l’événement |
Non
|
Oui, par câble HDC
|
Oui, par câble HDC
|
| Alarme sonore ou lumineuse locale |
Non intégrée
|
Possible via relais
|
Possible localement et à distance
|
| Commande de coupure électrique |
Non
|
Possible avec relais adapté
|
Possible avec relais adapté
|
| Notification mobile |
Non
|
Non sans passerelle
|
Oui
|
| Identification de l’armoire concernée |
Constat sur place
|
Selon le câblage local
|
Adresse, nom et zone
|
| Supervision multisite |
Non
|
Non sans système tiers
|
Oui
|

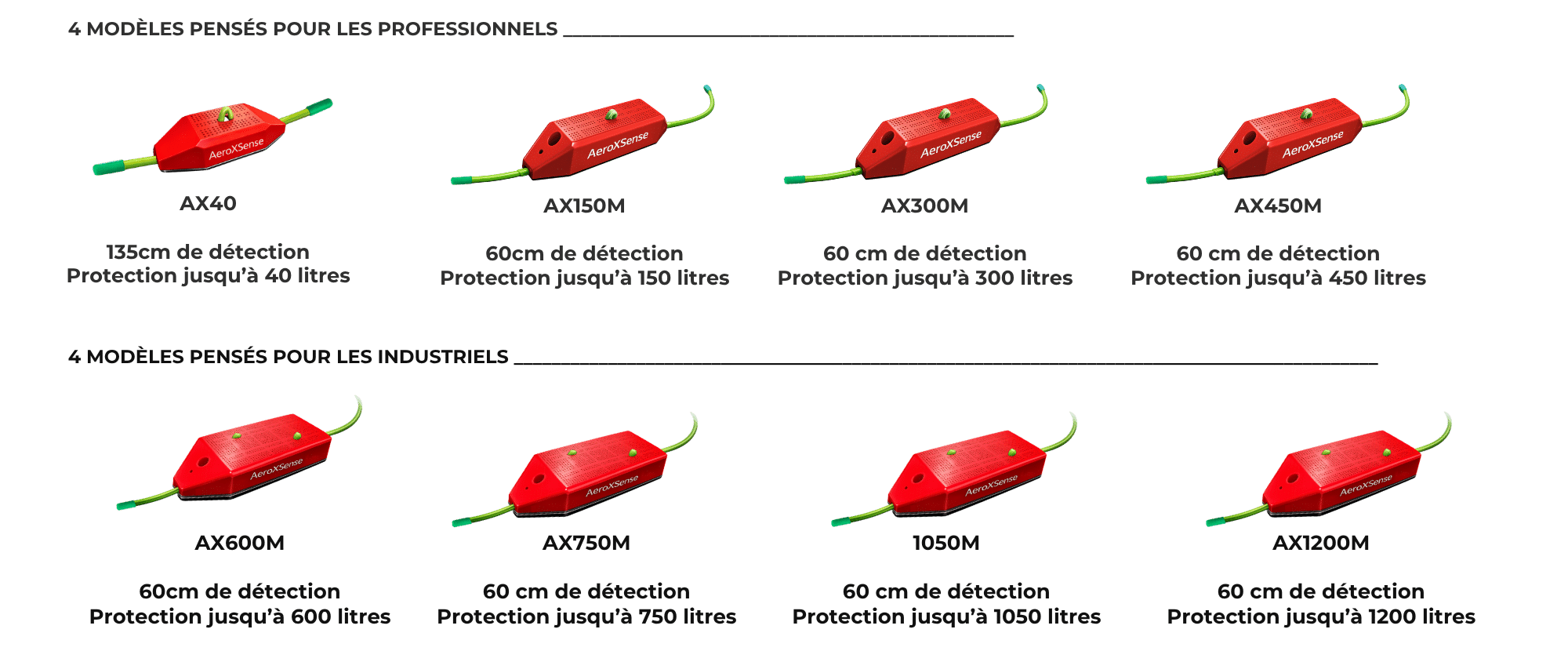

Une option de report adaptée aux coffrets et armoires professionnelles
Une option pour les gammes PRO et INDUSTRIE
Le report de statut prend tout son sens sur les équipements dont l’indisponibilité peut affecter l’exploitation, la production ou la continuité de service.
- Série PRO : coffrets, automatismes et armoires de 150 à 450 litres.
- Série INDUSTRIE : armoires, TGBT et volumes techniques de 600 à 1 200 litres, avec architectures modulaires pour des volumes supérieurs.
- Comparer l’ensemble des gammes AeroXFireshield .
Applications du report de statut
Armoires électriques industrielles
Alerte après activation sur les armoires de puissance, de commande ou d’automatisme.
Installations photovoltaïques
Report depuis les coffrets et locaux techniques parfois éloignés du personnel.
IRVE et parkings
Identification de l’armoire ou de la zone concernée dans un parking étendu.
Baies informatiques et télécoms
Signalement rapide sur des équipements dont l’arrêt peut perturber un service critique.
Réseaux de magasins
Remontée centralisée d’armoires réparties dans plusieurs établissements.
Sites sans présence permanente
Alerte à distance la nuit, le week-end ou sur des locaux techniques isolés.
Protection et signalisation dans les équipements électriques
Déploiement sur plusieurs armoires et plusieurs zones
Intégration directement dans le volume à protéger
Comment intégrer le report de statut dans un projet ?
Choisir le modèle AeroXFireshield
Dimensionner l’extincteur selon le volume et le confinement de l’armoire.
Définir la zone thermique
Positionner le câble HDC là où l’événement doit être confirmé.
Choisir le seuil
Sélectionner REPORT68 ou REPORT185 selon l’environnement.
Sélectionner l’interface
Module de surveillance, relais, entrée automate ou boîtier radio.
Définir les actions
Alarme, notification, coupure, GTC ou signal vers un panneau compatible.
Tester le scénario
Contrôler la continuité, l’alarme, la localisation et les procédures internes.
Cadre technique et limites d’utilisation
Le report de statut est une option de supervision complémentaire. Il ne remplace pas un système de sécurité incendie réglementaire lorsqu’un SSI, une détection incendie certifiée ou une architecture de mise en sécurité est imposée par le bâtiment, l’activité ou l’analyse de risque.
Questions fréquentes sur le câble HDC et le report de statut
Le câble HDC déclenche-t-il l’extincteur ?
Non dans cette architecture. AS-DETECTION assure l’activation de l’extincteur. Le HDC sert à confirmer l’événement thermique et à générer un signal de report.
Le câble fournit-il directement un contact sec ?
Le câble produit un changement d’état électrique par mise en contact de ses conducteurs. Une interface ou un relais adapté peut ensuite fournir un contact exploitable.
La radio est-elle indispensable ?
Non. Le signal peut être utilisé localement. La radio ajoute la notification, la localisation et la supervision à distance.
Que signifie UL Listed ?
Cela concerne le composant SafeCable dans les configurations listées par le fabricant. Ce marquage ne certifie pas automatiquement l’ensemble AeroXFireshield.
Faut-il remplacer tout le câble après une alarme ?
La documentation fabricant indique que le remplacement de toute la zone n’est pas nécessaire. La section affectée et l’installation doivent toutefois être contrôlées et remises en conformité.
Peut-on raccorder le report à une GTC ou un automate ?
Oui, par l’intermédiaire d’une entrée ou d’un module compatible, sous réserve de respecter les niveaux électriques et la logique attendue.
Ajoutez une confirmation d’activation à vos armoires critiques
Transmettez-nous le modèle AeroXFireshield, le type d’armoire, la température ambiante et l’action recherchée afin de définir le seuil HDC et l’interface adaptés.
Dimensionnement
Choix de l’extincteur, du seuil thermique et de l’implantation du câble.
Interface et actions
Relais, entrée automate, alarme locale, coupure ou report vers un système tiers.
Radio et multisite
Étude d’une architecture Neutronic TZC pour la notification et la supervision.
